概述

YB囗-12-40.5/0.4-口高压/低压预装式变电站(简称箱变或欧式箱变)，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

YB口-12-40.5/0.4-口高压(低压预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，常规土建式变电站与同容量的箱式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5，大大减少设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。

YB囗-12-40.5/0.4-口高压/低压预装式变电站符合SD320-1992《箱式变电站技术条件》和GB/T17467-2010《高压低压预装式变电站》的标准。

装饰景观型箱变是由优质钢板或不锈钢板、敷铝锌板经过防锈等表面前处理喷塑处理而成，并在箱体表面镶有经过没油泡的木条或木塑，整体美观大气，其内部采用角钢及镀锌钢板制作的隔板将其分成各个功能隔室:顶部采用优质钢板双层焊接经表面处理喷塑而成，加装专用琉璃瓦顶，设有专门的排水通道，防止积水。

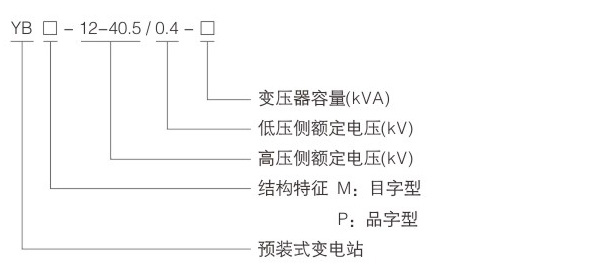

型号及含义

使用环境

1.海拔高度不超过1000m;

2.环境温度最高不超过+40℃，最低不低于-25℃，24小时周期内平均温度不超过+35℃;

3.户外风速不超过35m/s;

4.空气相对湿度不超过90%(+25℃);

5.地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2

6.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注：特殊使用条件，订货时与我公司协商解决。

结构特点

本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。

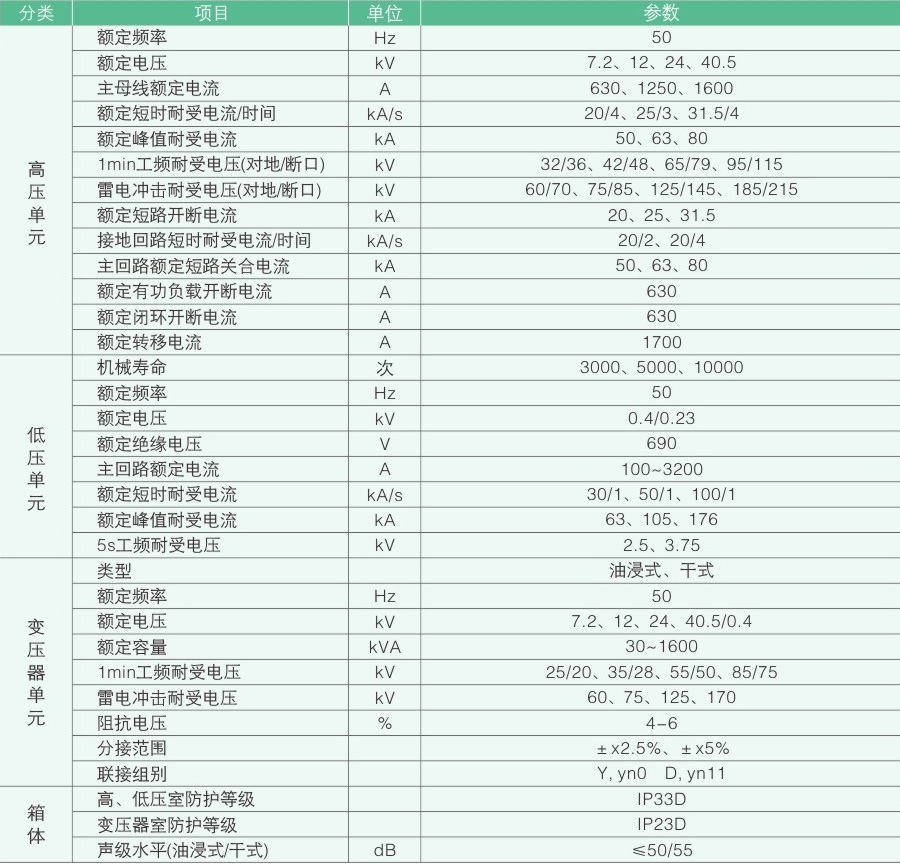

主要技术参数
