概述

YB囗-12-40.5/0.4-口系列预装式变电站(简称美式箱变)系用于12-40.5KV环网供电、双电源供电或终端供电系统中作为变电、配电、计量、补偿、控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四工位负荷开关二工位负荷开关、后备保护熔断器及插入式熔断器:低压侧按用户要求可装配控制电器、配电电器、补偿装置及电能计量表等，以变压器油作为绝缘和灭弧介质。本产品是引进国外最先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、安全保护等特点，适用于新建小区、绿化带、公园、车站、码头、宾馆、工地、机场等场所。

本产品性能除满足各自元件的有关标准外，还符合GB/T17467-2010《高压低压预装式变电站》及本产品OZTC.536.009《技术条件》的有关规定，并参照了IEC61130《预装式变电站》有关标准。

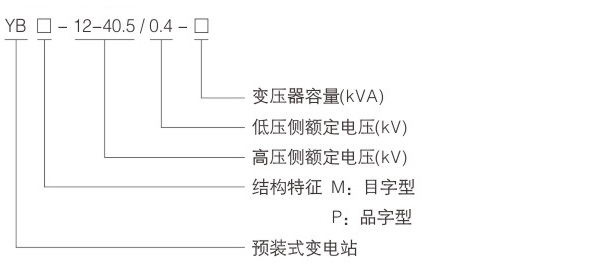

型号及含义

使用环境

1.海拔高度:不超过1000m;

2.环境温度:不高于+40℃，不低于-25℃，日平均温差不超过25℃，年平均温差不超过20℃;

3.风速不超过35m/s;

4.污秽等级不超过"级;

5.安装场所:无爆炸危险、化学腐蚀及剧烈震动:

6.安装在水泥平台或其它平整、坚实的平台上;

7.空气自冷(AN)。

结构特点

变压器器身与高压开关设备分油箱装配，两者仅电气连接而油相互隔离。带电操作负荷开关产生的电弧只能使负荷开关油箱中的油变黑甚至碳化而不影响变压器中油的质量;损耗小、过载能力强;

可用于环网供电、双电源供电或终端供电系统中，供电方式转换方便、运行可靠;本产品具有缺相保护装置，当缺相时，可自动同时断开变压器的进线负荷开关和低压侧断路器(总开关)，也可只断开高压侧负荷开关或低压侧断路器。

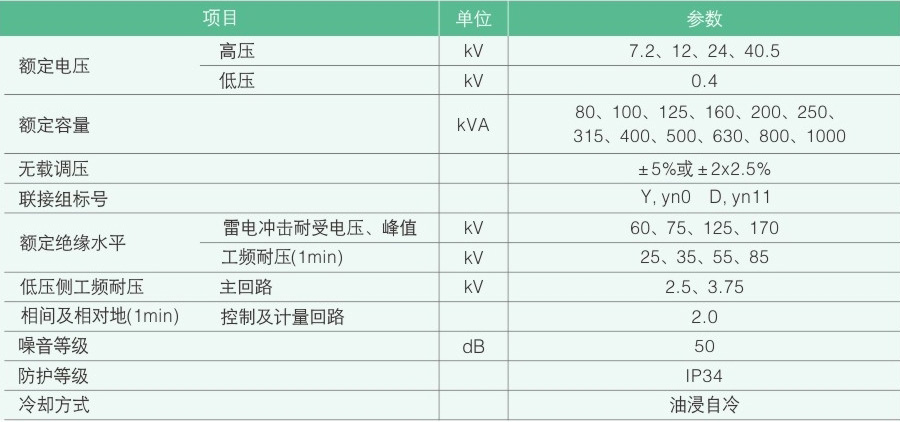

主要技术参数
