概述

GCS低压抽出式成套开关设备(以下称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(660)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、低压成套配电装置。

产品技术标准符合IEC439《低压开关设备和控制设备成套装置》、GB7251.1-2005《低压开关设备和控制设备成套装置》、JB/T9661-99《低压抽出式成套开关设备》等标准要求。

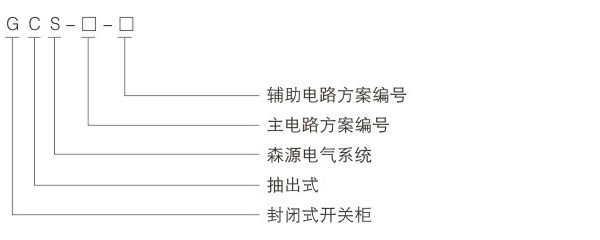

型号及含义

使用环境

1.周围空气温度不高于+40℃，不低于-5℃。并且24h内其平均温度不得高于+35℃。

2.大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。

3.海拔高度不超过2000M。

4.本装置适应干以下温度的运输和储存过程:-25℃至55℃的范围之间，在短时间内(不超过24H)可达+70℃，在这些A极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

5.如果上述使用条件不能满足时，应由用户和我公司协商解决。

6.当本装置使用海上石油和核电站工程项目时，应另行签订技术协议。

结构特点

1.提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。2.功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。3.母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。4.MCC柜单柜的回路数量最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门(机)群的需要5.装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器装置在电缆隔室内，使安装维修方便。

6.同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对。)可满足计算机接口和自控回路对接点数量的要求。

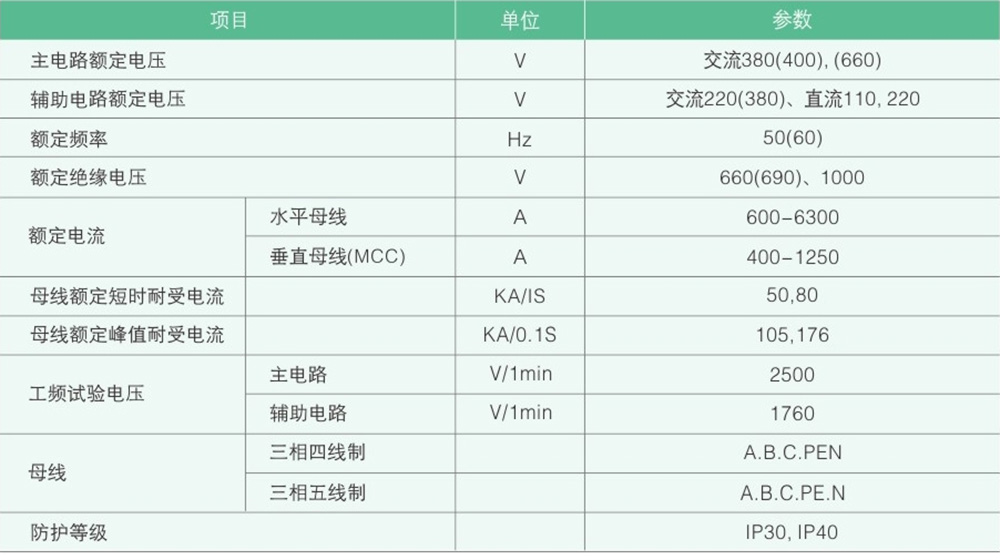

主要技术参数

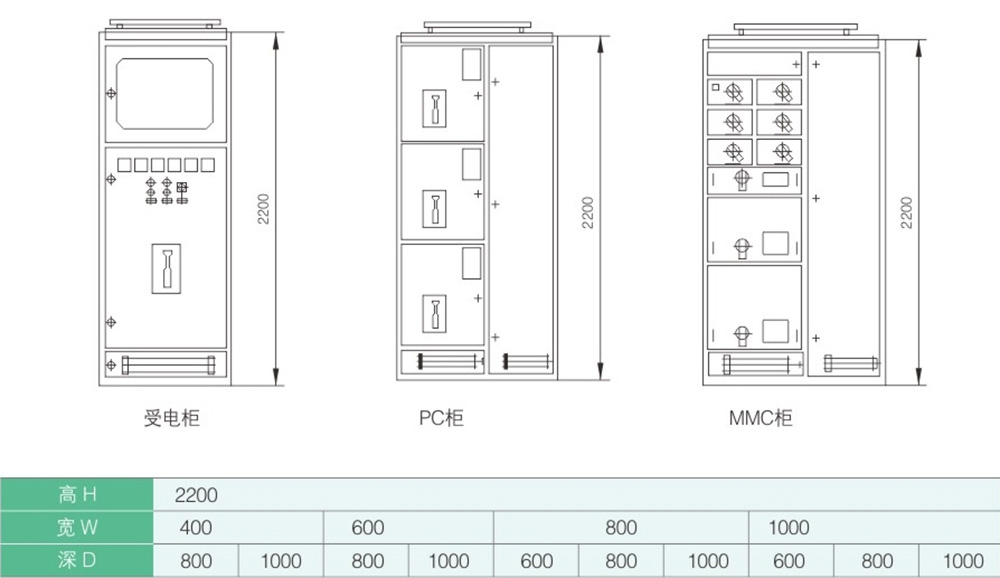

内部结构

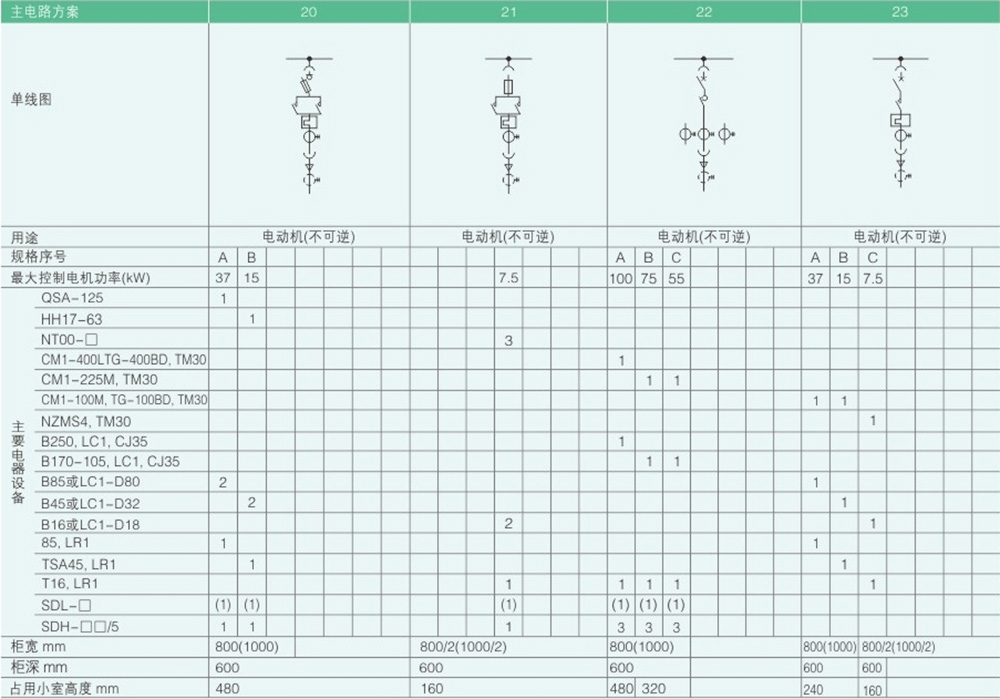

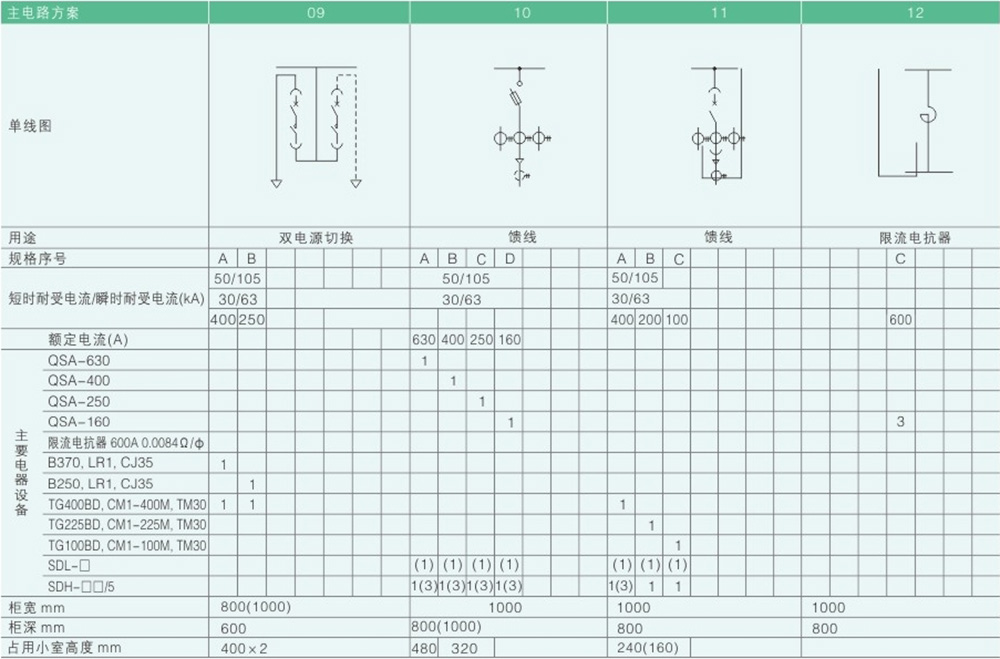

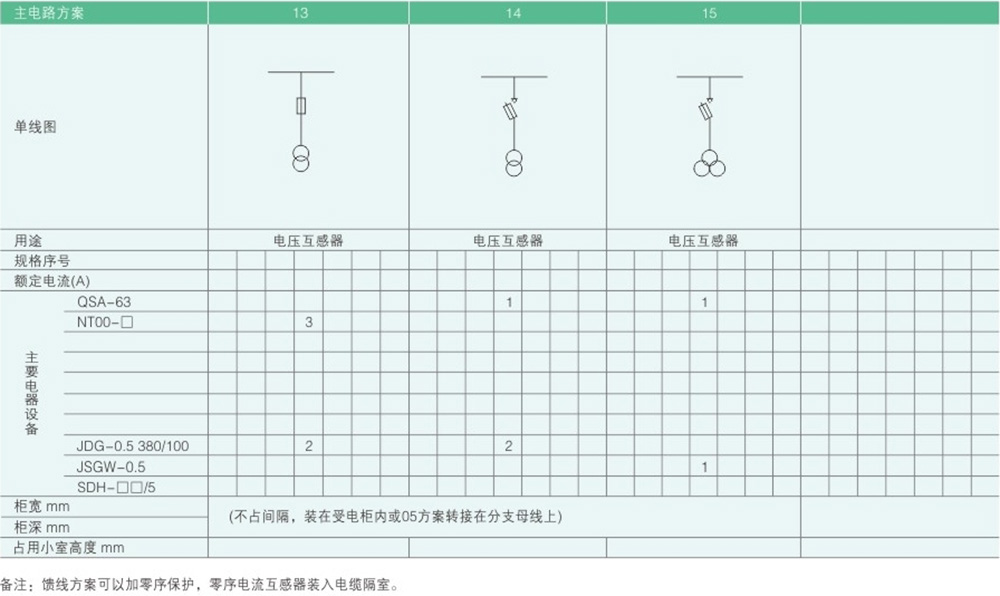

一次线路方案

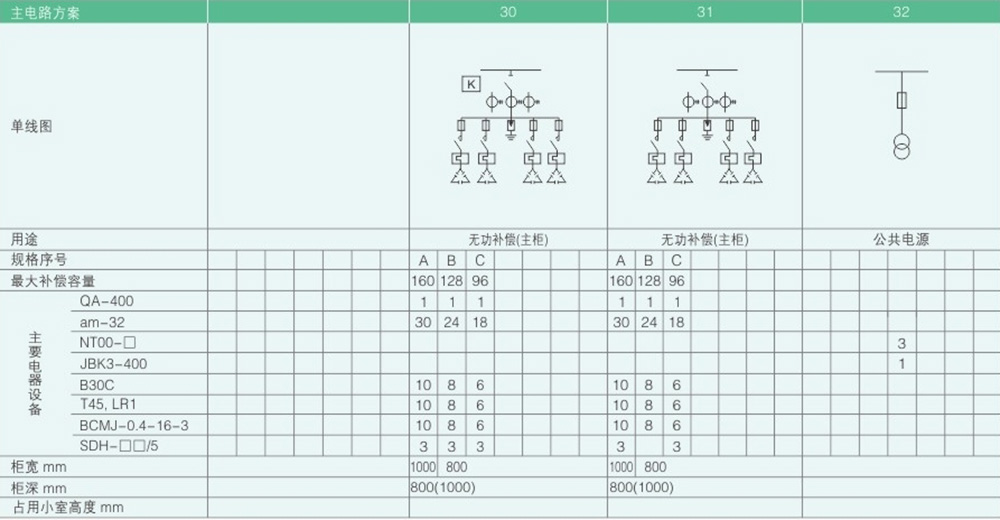

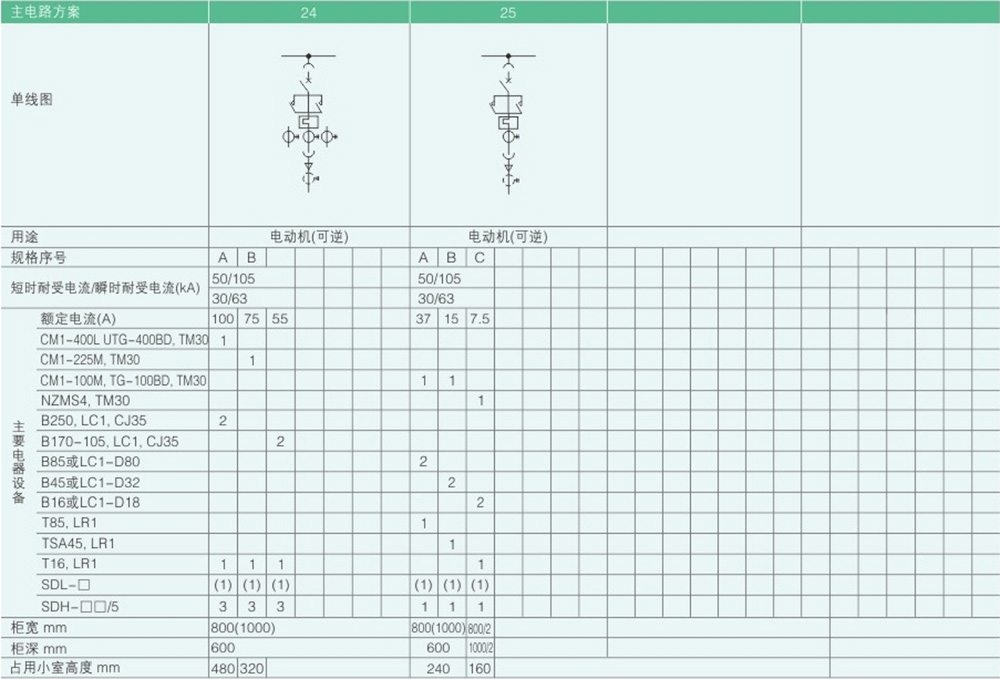

一次线路方案

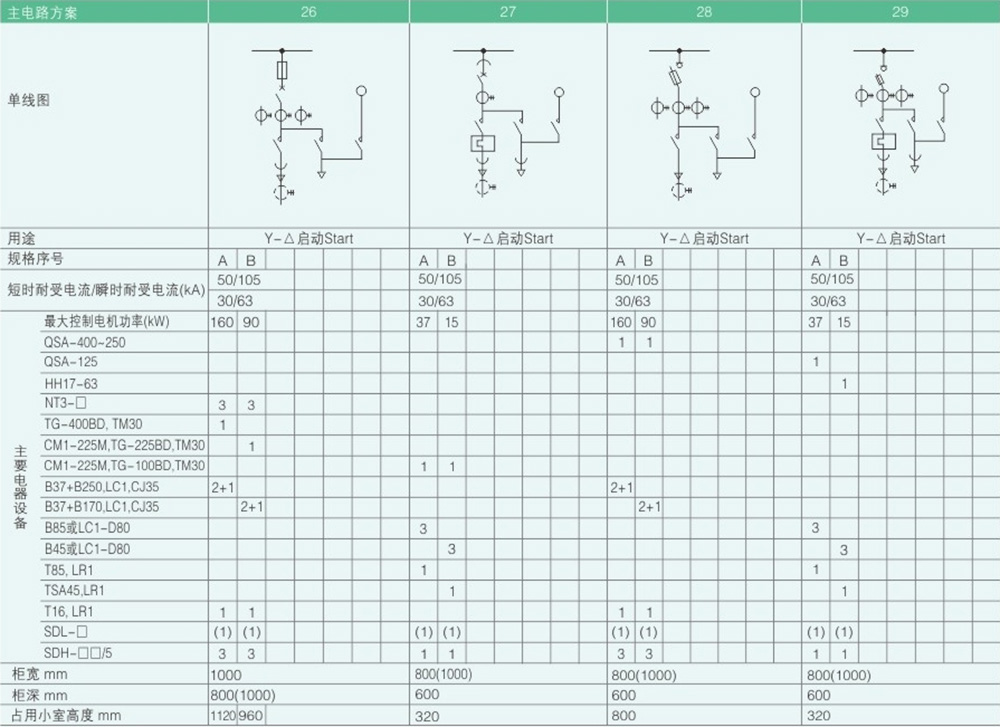

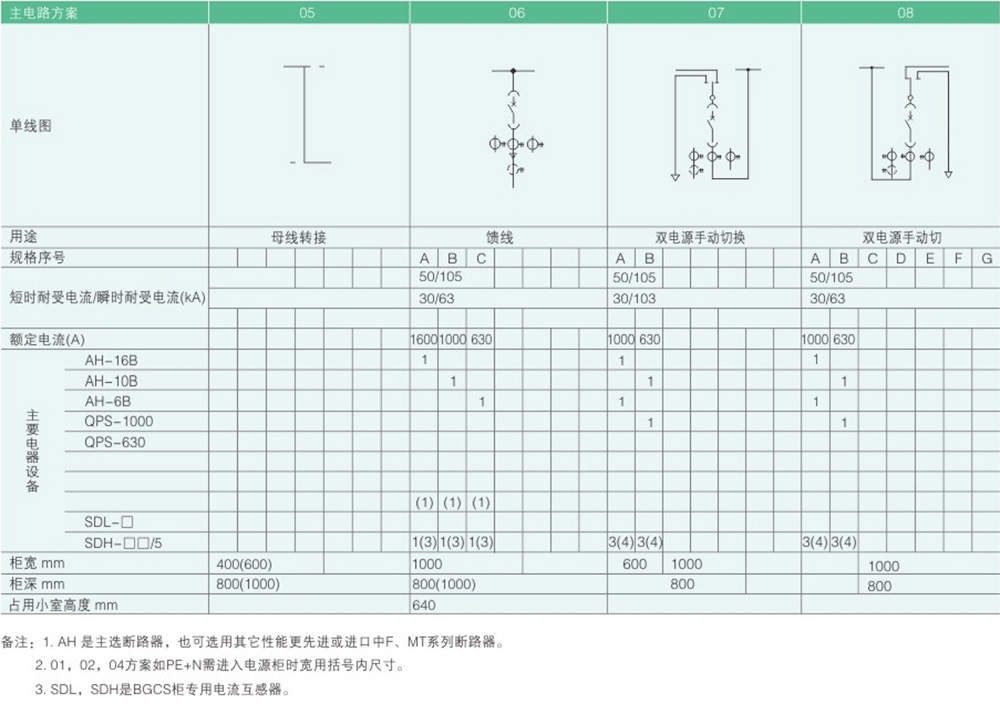

一次线路方案

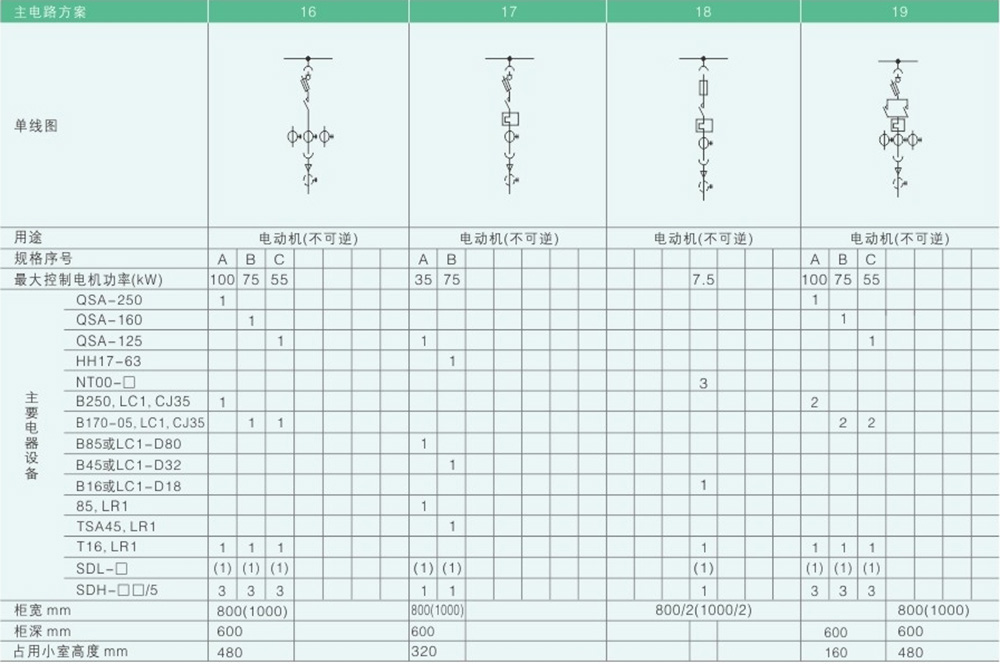

一次线路方案

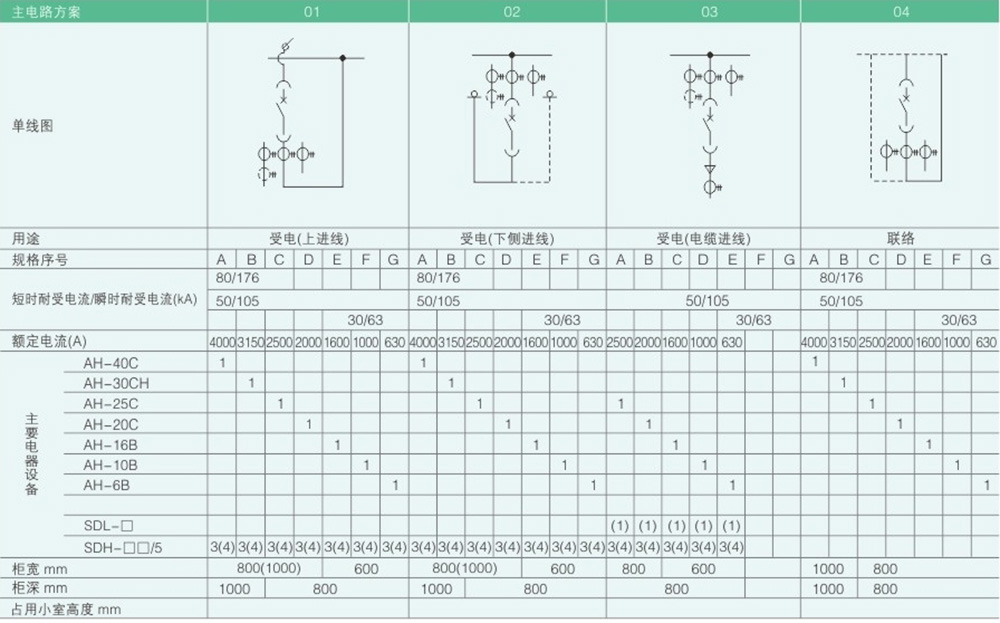

一次线路方案
