概述
GGD低压固定式开关柜适用于发电厂、变电站、工矿企业等电力用户作为交流50HZ，额定工作电压380V(400V)额定工作电流3150A的配电系统做为动力，照明及配电设备的电能转换，分配与控制之用。该产品具有分断能力强动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点，是我国组装式、固定面板开关柜的代表产品之一。
GGD低压固定式开关柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

型号及含义

使用环境
1.周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
2.户内安装使用，使用地点的海拔不超过2000M。
3.周围空气相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。4.设备安装时与垂直面的倾斜度不超过5°
5.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所，6.用户有特殊要求时可与我公司协商解决。

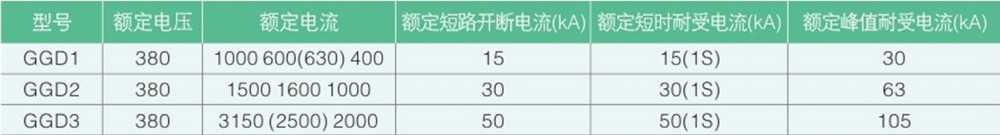

主要技术参数

结构特点
1.GGD交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产配套，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。
2.充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。

3.按照现代工业产品造型设计要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型缘胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5.装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6.柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运7.柜体的防护等级为IP30,用户可根据使用环境的要求在IP20~IP40之间选择。

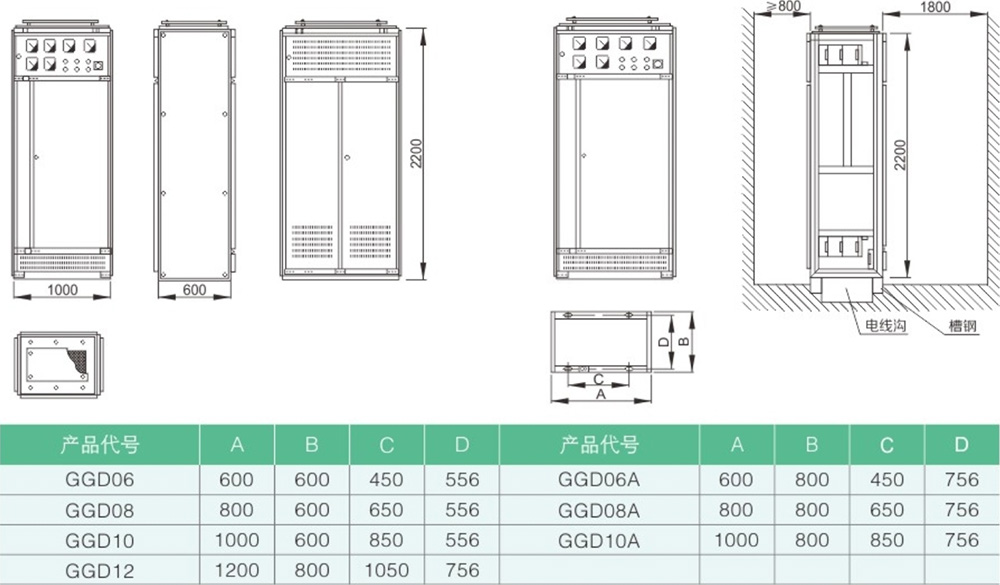

内部结构

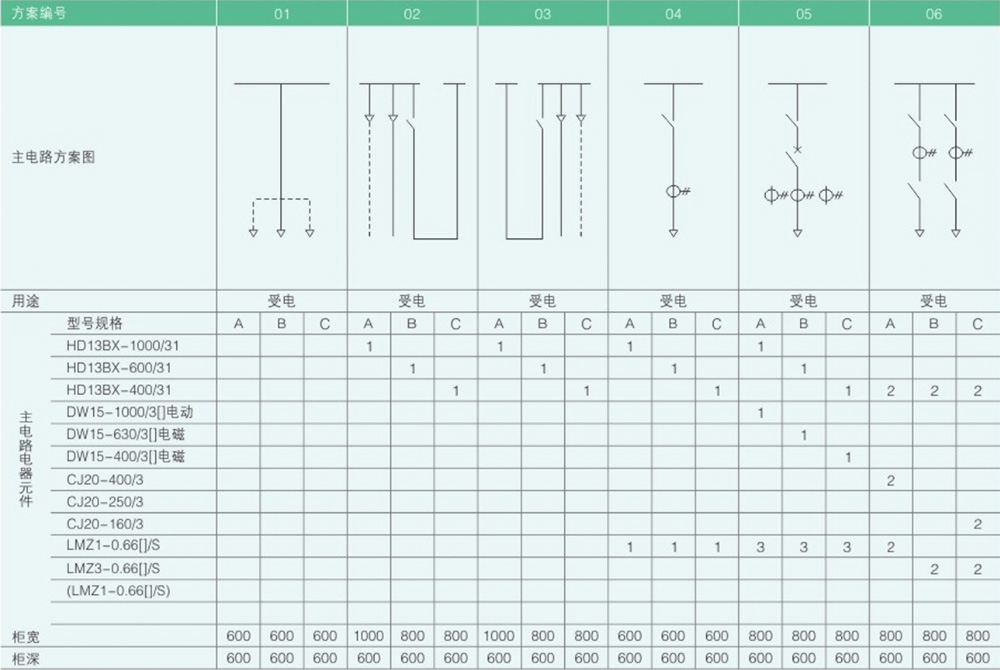

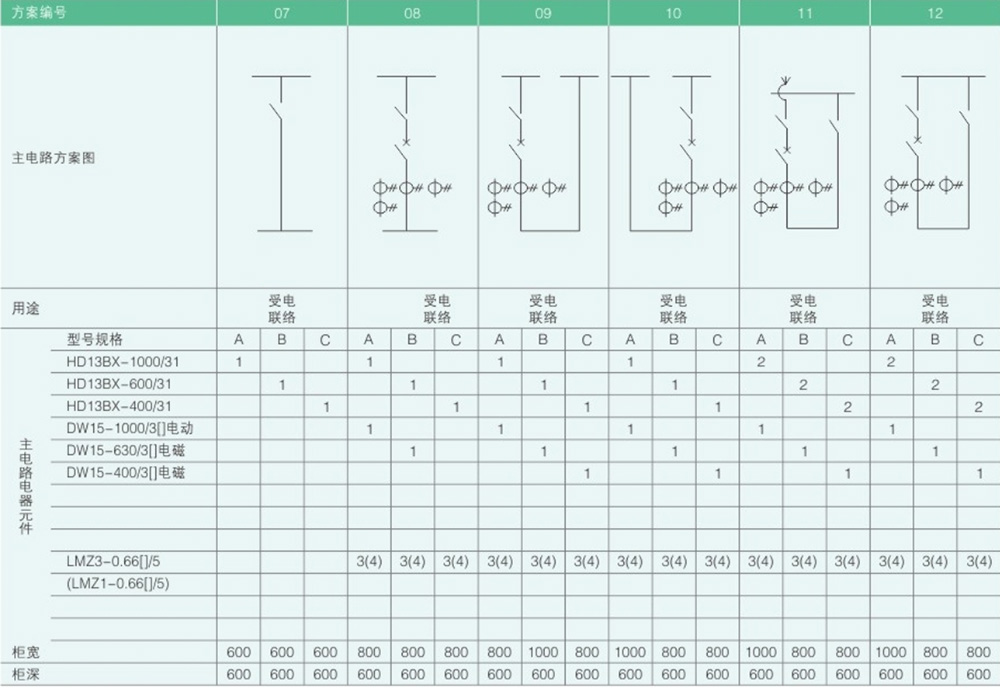

方案组合示例
